光伏發電系統配置組成
發布時間：2020-11-14 16:35:20

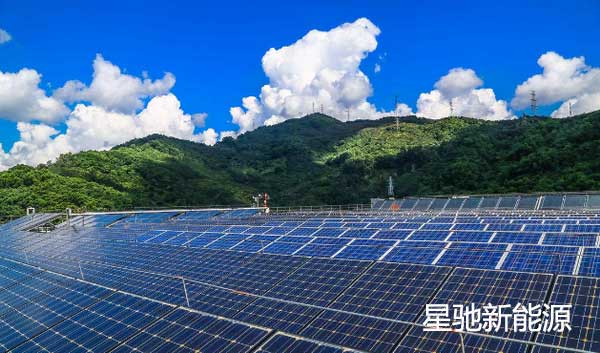

光伏發電系統的組成是由太陽能光伏板、匯流設備、直流配電設備、逆變器、變壓器、監控系統等設備組成。太陽光輻射能量經由光伏電池板直接轉換為電能，并通過匯流設備、逆變器、電纜、變壓器等環節予以轉換和輸送電能。光伏發電系統按與電力系統關系分類，可分為獨立光伏發電系統和并網光伏發電系統。獨立光伏發電系統是指在白天把太陽能轉化為電能，通過充電器和蓄電池將電能儲存起來，晚上再通過放電器把儲存在蓄電池里電能釋放出來使用。有朋友咨詢保定星馳小編光伏發電系統配置組成？下面保定星馳小編就為大家介紹一下光伏發電系統配置組成。
| 光伏離網儲能系統20KW | ||||
| 序號 | 設備器材 | 規格型號 | 數量 | 備注 |
| 1 | 光伏組件 | DC36V380W | 55 | 高效單晶硅,A級組件 |
| 2 | 儲能蓄電池 | DC2V600AH | 110 | 離網儲能專用純膠體蓄電池，超長使用壽命，放電深度≥80% |
| 3 | 控制器 | DC220V100A | 1 | MPPT控制器，智能充電 |
| 4 | 光伏逆變器 | DC220V30KW/380VAC | 1 | 工頻純正弦波 |
| 5 | 光伏支架 | 20kw | 1 | C型鋼,41*62*2.5mm，雙層單排 |
| 6 | 蓄電池支架 | 264KWH | 1 | 一套 |
| 7 | 光伏匯流箱 | 5進2出 | 1 | 高壓直流匯流箱 |
| 8 | 蓄電池配電箱 | DC220V200A | 1 | 蓄電池DC控制配電箱 |
| 9 | 電池巡檢儀 | DC220 | 1 | 蓄電池巡檢儀 |
| 10 | 交流配電柜 | AC380V50KW | 1 | AC380V/220V輸出，電流互感器，防浪涌保護器，計量電表等 |
| 11 | 輔料 | XC-1 | 1 | MC4接頭、電池連接線、壓塊、穿線管、施工輔材、鋼絲繩等 |
| 12 | 產品合計 | 380562.5 | 此報價含稅不含運費 |
以上就是保定星馳新能源小編為大家整理的關于光伏發電系統配置組成的全部內容，希望對大家提供幫助，不過就以上的參數配置來說或許會與實際的需求略有差異或者差異很大，所以，如果想要實際的方案可以聯系我們，將為您做詳細的報價服務。好了，謝謝大家觀看光伏發電系統配置組成的文章。
